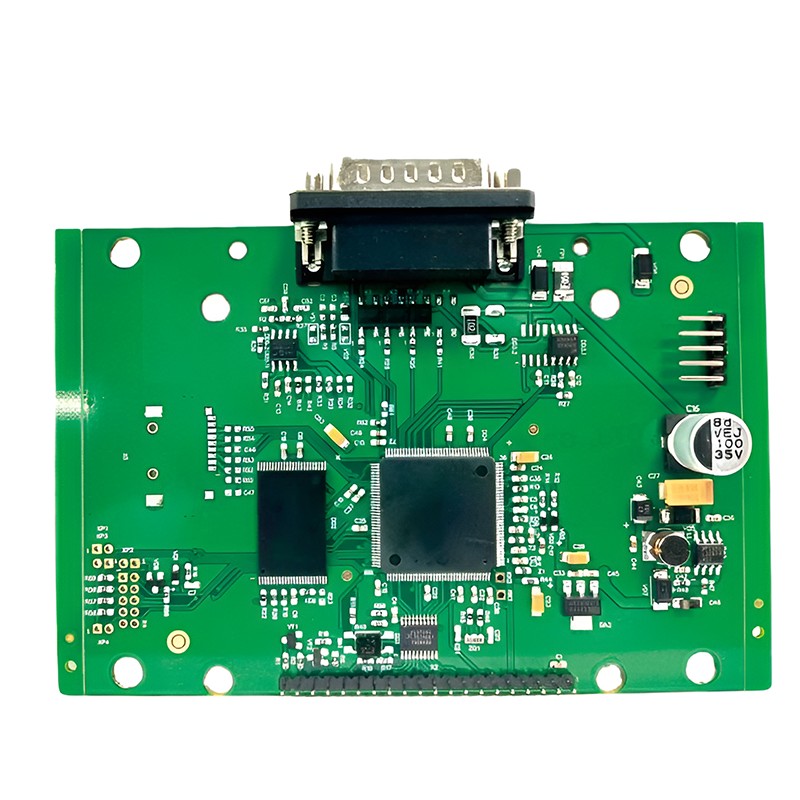

డ్రిప్ కాఫీ మేకర్ PCBA

చైనా నుండి ప్రొఫెషనల్ PCBA తయారీదారు మరియు సరఫరాదారుగా, SUNSAM అనుకూలీకరించిన పరిష్కారాలను అందిస్తుంది, ఉచిత నమూనాలను అందిస్తుంది మరియు నాణ్యమైన ఉత్పత్తులు తక్షణమే అందుబాటులో ఉండేలా చూసుకుంటూ పోటీ హోల్‌సేల్ కొటేషన్లను అందిస్తుంది.

ఈ అధిక నాణ్యత గల డ్రిప్ కాఫీ మేకర్ PCBA అనేది ఆటోమేటిక్ ఫిల్టర్ కాఫీ మేకర్‌కు ప్రధాన నియంత్రణ బోర్డు. వాటర్ హీటింగ్ సైకిల్, బ్రూ స్టార్ట్ మరియు కీప్-వార్మ్ ఫంక్షన్‌లను సమన్వయం చేస్తుంది. వివిధ యంత్ర నమూనాలు మరియు విభిన్న ట్యాంక్ సామర్థ్యాలకు అనుగుణంగా SUNSAM ఈ బోర్డుని రూపొందించింది.

హార్డ్‌వేర్ డిజైన్ ఆర్కిటెక్చర్

మా PCBA రూపకల్పన ప్రక్రియలో, SUNSAM శబ్దం మరియు ఉష్ణ నిర్వహణను తగ్గించడానికి క్లీన్ లేఅవుట్‌ను కలిగి ఉండాలని నొక్కి చెబుతుంది. అధిక నాణ్యత గల డ్రిప్ కాఫీ మేకర్ PCBA కోసం, మేము 2-లేయర్ FR-4 బోర్డ్, అంకితమైన గ్రౌండ్ ప్లేన్‌ని ఉపయోగిస్తాము. సిగ్నల్స్ నుండి పవర్ హ్యాండ్లింగ్ భాగాలను వేరు చేసే విధంగా ఒక భాగం యొక్క ప్లేస్‌మెంట్ జరుగుతుంది. ఇది పరికరం మరింత స్థిరంగా పని చేయడానికి అనుమతిస్తుంది.

ఉష్ణోగ్రత నిర్వహణ మరియు సైకిల్ నియంత్రణ

ఈ డ్రిప్ కాఫీ మేకర్ PCBA యొక్క ప్రధాన విధుల్లో ఒకటి స్థిరమైన వేడిని నిర్వహించడం. ఇది థర్మిస్టర్‌ని ఉపయోగించి టెంప్‌ని చెక్ చేస్తూనే ఉంటుంది మరియు హీటింగ్ ఎలిమెంట్‌ను సర్దుబాటు చేస్తుంది. ఇది సమయం ముగిసిన బ్రూ సైకిల్స్ మరియు ఆటో-షటాఫ్‌లను కూడా నియంత్రిస్తుంది, ఈ రెండూ డ్రిప్ కాఫీ మేకర్‌లో సాధారణం.

వినియోగదారు ఇంటర్‌ఫేస్ మరియు ప్రోగ్రామబిలిటీ

PCBA బటన్‌ప్యాడ్‌లు మరియు డిజిటల్ డిస్‌ప్లే డ్రైవర్‌ల వంటి ప్రామాణిక వినియోగదారు ఇంటర్‌ఫేస్‌లకు మద్దతు ఇస్తుంది. ఇది బ్రూ యొక్క బలాన్ని సెట్ చేయడానికి మరియు అది స్వయంచాలకంగా బ్రూయింగ్ ప్రారంభించినప్పుడు మిమ్మల్ని అనుమతిస్తుంది. డ్రిప్ కాఫీ మేకర్ PCBA యొక్క ఈ ఫ్లెక్సిబిలిటీ తయారీదారులు వేర్వేరు ఫీచర్ల కోసం ఒక బోర్డ్ డిజైన్‌ని ఉపయోగించడానికి అనుమతిస్తుంది.

ఎలక్ట్రికల్ భద్రత మరియు వర్తింపు పరిగణనలు

SUNSAM రూపకల్పనలో ప్రామాణిక అంతరం మరియు ఉపకరణాల భద్రత కోసం కాంపోనెంట్ రేటింగ్‌లు ఉన్నాయి. PCBA లేఅవుట్‌లో అవసరమైన ఐసోలేషన్ దూరం మరియు ఫ్యూజ్‌లు ఉన్నాయి. ఈ డిజైన్ ఎంపికలు తయారీదారులు గృహ యంత్రాల కోసం విద్యుత్తుతో సురక్షితంగా ఉండటం గురించి నియమాలను పాటించడంలో సహాయపడటానికి చేయబడతాయి.

సాంకేతిక పారామితులు

- ఆపరేటింగ్ వోల్టేజ్: 120V AC/220-240V AC వెర్షన్ అందుబాటులో ఉంది
- గరిష్టంగా. లోడ్ కరెంట్: 10A (రెసిస్టివ్ హీటింగ్)
- మైక్రోకంట్రోలర్: అంతర్నిర్మిత టైమర్‌లతో 8-బిట్ MCU
- ఉష్ణోగ్రత నియంత్రణ పరిధి: 92°C ±3°C (బ్రూ ఫేజ్)
- బోర్డు కొలతలు: 120mm x 80mm
- కనెక్టర్ రకాలు: ప్రామాణిక JST, టెర్మినల్ బ్లాక్

ఇంటిగ్రేషన్ మరియు తయారీ మద్దతు

ఈ డ్రిప్ కాఫీ మేకర్ PCBA తుది ఉత్పత్తి అసెంబ్లింగ్‌లో ఇంటిగ్రేట్ చేయడానికి సులభమైనదిగా ఉద్దేశించబడింది. SUNSAM సేకరణ మరియు ఉత్పత్తి కోసం Gerber మరియు అసెంబ్లీ డ్రాయింగ్‌ల వంటి సమగ్ర డిజైన్ ఫైల్‌లను అందిస్తుంది. డ్రిప్ కాఫీ మేకర్ తయారు చేస్తున్నప్పుడు వైరింగ్ జీనును సులభంగా కనెక్ట్ చేయడానికి బోర్డు యొక్క లేఅవుట్ రూపొందించబడింది.
