CT12350 తక్షణ విద్యుత్ వాటర్ హీటర్ PCBA

CT12350 తక్షణ ఎలక్ట్రిక్ వాటర్ హీటర్ PCBA

CT12350 ఇన్‌స్టంట్ ఎలక్ట్రిక్ వాటర్ హీటర్ PCBA అనేది 220 V, 6 kW తక్షణ వాటర్-హీటింగ్ సిస్టమ్‌ల కోసం అభివృద్ధి చేయబడిన ఒక సమగ్ర నియంత్రణ పరిష్కారం. ఇది ఒక PCBAలో స్టేజ్డ్ హీటింగ్ కంట్రోల్, వాటర్-ఫ్లో డిటెక్షన్, టెంపరేచర్ రెగ్యులేషన్, LED డిస్‌ప్లే కంట్రోల్ మరియు మల్టిపుల్ ఫాల్ట్-ప్రొటెక్షన్ ఫంక్షన్‌లను మిళితం చేస్తుంది.

గృహ తక్షణ ఎలక్ట్రిక్ వాటర్ హీటర్లు మరియు అనుకూలీకరించిన వేడి నీటి ఉపకరణాల కోసం రూపొందించబడిన CT12350 వివిధ OEM మరియు ODM ప్రాజెక్ట్‌ల కోసం హార్డ్‌వేర్, ఫర్మ్‌వేర్, డిస్‌ప్లే మరియు ఇంటర్‌ఫేస్ అనుకూలీకరణకు మద్దతు ఇస్తుంది.

ఏడు శక్తి స్థాయిలతో 6 kW తాపన నియంత్రణ

పరీక్షించిన స్విచ్-మోడ్ పవర్ సప్లై వెర్షన్ 50 Hz వద్ద AC 150–280 V నుండి పనిచేస్తుంది. AC 220 V యొక్క రేట్ వోల్టేజ్ వద్ద, PCBA గరిష్టంగా 6,000 W యొక్క తాపన లోడ్‌కు మద్దతు ఇస్తుంది మరియు మూడు హీటింగ్ అవుట్‌పుట్ సమూహాలను నియంత్రిస్తుంది.

మరింత సౌకర్యవంతమైన ఉష్ణోగ్రత నియంత్రణను అందించడానికి ఏడు శక్తి స్థాయిలు అందుబాటులో ఉన్నాయి:

- స్థాయి 1: 1,400 W

- స్థాయి 2: 2,200 W

- స్థాయి 3: 2,400 W

- స్థాయి 4: 3,600 W

- స్థాయి 5: 3,800 W

- స్థాయి 6: 4,600 W

- స్థాయి 7: 6,000 W

బహుళ-స్థాయి తాపన రూపకల్పన నియంత్రిక ఆపరేటింగ్ మోడ్, నీటి ఉష్ణోగ్రత మరియు తాపన డిమాండ్ ప్రకారం తగిన అవుట్పుట్ను ఎంచుకోవడానికి అనుమతిస్తుంది.

ఇంటెలిజెంట్ స్థిర-ఉష్ణోగ్రత నియంత్రణ

CT12350 వాటర్ హీటర్ నియంత్రణ బోర్డు 30-55 ° C యొక్క సర్దుబాటు ఉష్ణోగ్రత పరిధిని అందిస్తుంది. 50 kΩ NTC ఉష్ణోగ్రత సెన్సార్ ఉష్ణోగ్రత గుర్తింపు మరియు నియంత్రణ ఫీడ్‌బ్యాక్ కోసం ఉపయోగించబడుతుంది.

AI మోడ్‌లో, ఇన్‌లెట్ నీటి ఉష్ణోగ్రత ప్రకారం PCBA స్వయంచాలకంగా తగిన శక్తి స్థాయిని మరియు లక్ష్య ఉష్ణోగ్రతను ఎంచుకుంటుంది. పరీక్ష నివేదికలో నమోదు చేయబడిన ఇన్లెట్-ఉష్ణోగ్రత పరిస్థితులలో ప్రోగ్రామ్ చేయబడిన AI ఉష్ణోగ్రత సెట్టింగ్‌లు 39°C నుండి 45°C వరకు ఉంటాయి.

అనుకూలమైన ఆపరేషన్ కోసం మూడు ఉష్ణోగ్రత మోడ్‌లు కూడా అందుబాటులో ఉన్నాయి:

- చైల్డ్ మోడ్: 38°C

- అడల్ట్ మోడ్: 42°C

- సీనియర్ మోడ్: 45°C

కంట్రోలర్ ఆటోమేటిక్ కాలిబ్రేషన్ మరియు స్థిర-ఉష్ణోగ్రత పారామితుల మెమరీకి మద్దతు ఇస్తుంది. ఇన్లెట్ ఉష్ణోగ్రత 25°C మరియు 1.5 L/min మరియు 3 L/min ప్రవాహ రేట్ల వద్ద నమోదు చేయబడిన నమూనా పరీక్షల ఆధారంగా, పరీక్షించిన సెట్‌పాయింట్‌ల వద్ద కొలిచిన అవుట్‌లెట్ ఉష్ణోగ్రత సుమారు ±2°C లోపల ఉంటుంది.

వాటర్-ఫ్లో యాక్టివేషన్ మరియు స్టాండ్‌బై కంట్రోల్

కనుగొనబడిన నీటి ప్రవాహం సుమారుగా 1.5 L/minకి చేరుకున్నప్పుడు PCBA తాపన నియంత్రణ ప్రక్రియను ప్రారంభిస్తుంది. ప్రవాహం సుమారు 1.3 L/నిమిషానికి తగ్గినప్పుడు వేడి చేయడం ఆగిపోతుంది.

నీటి ప్రవాహం కనుగొనబడనప్పుడు, నియంత్రిక సుమారు రెండు సెకన్ల తర్వాత స్టాండ్‌బైలోకి ప్రవేశిస్తుంది. కీని నొక్కడం ద్వారా లేదా నీటి ప్రవాహాన్ని పునరుద్ధరించడం ద్వారా డిస్ప్లేను మళ్లీ సక్రియం చేయవచ్చు. ఈ నియంత్రణ తర్కం వాస్తవ నీటి డిమాండ్‌తో తాపన ఆపరేషన్‌ను సమన్వయం చేయడంలో సహాయపడుతుంది.

టచ్ కంట్రోల్ మరియు LED డిస్ప్లే

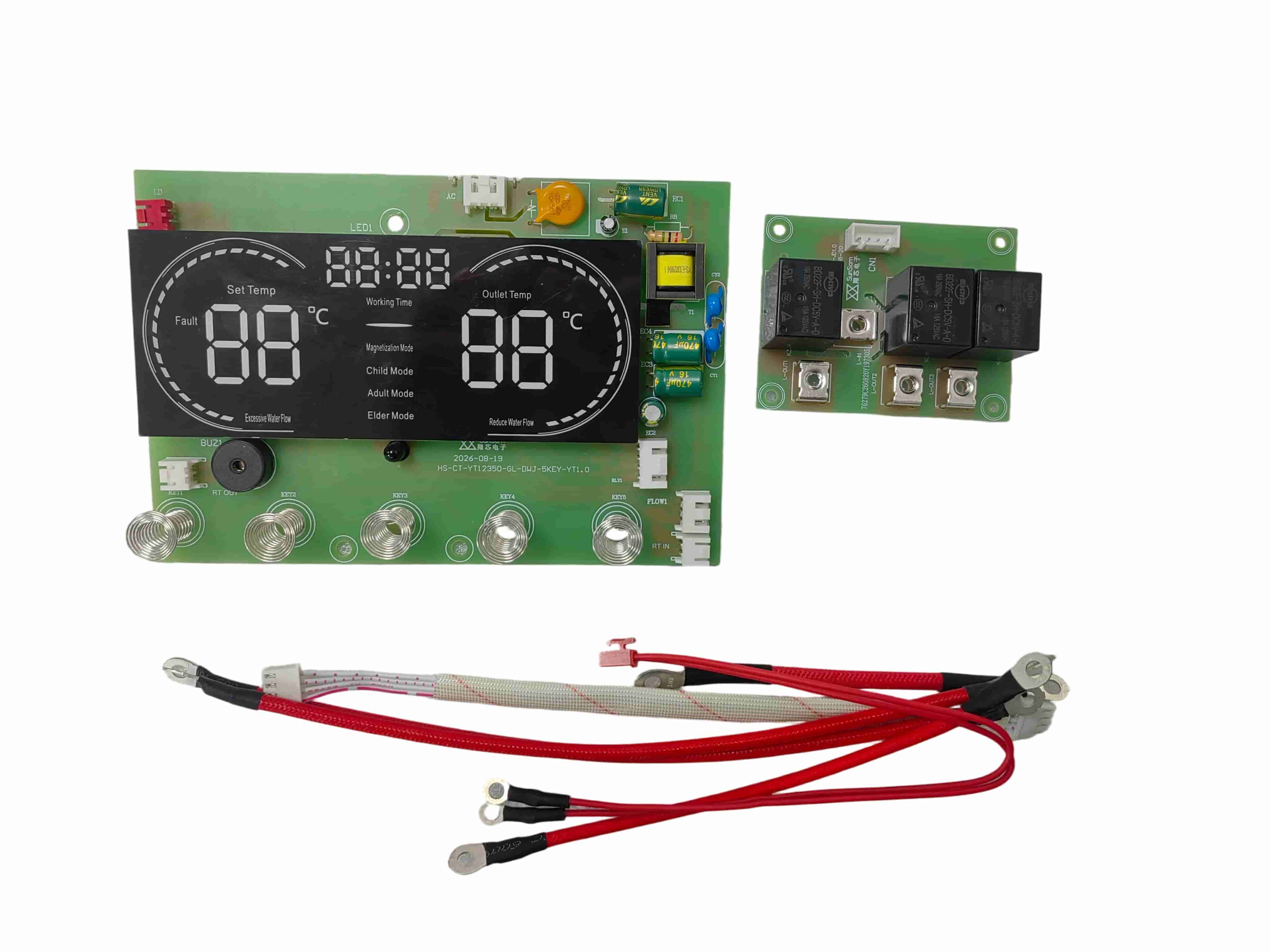

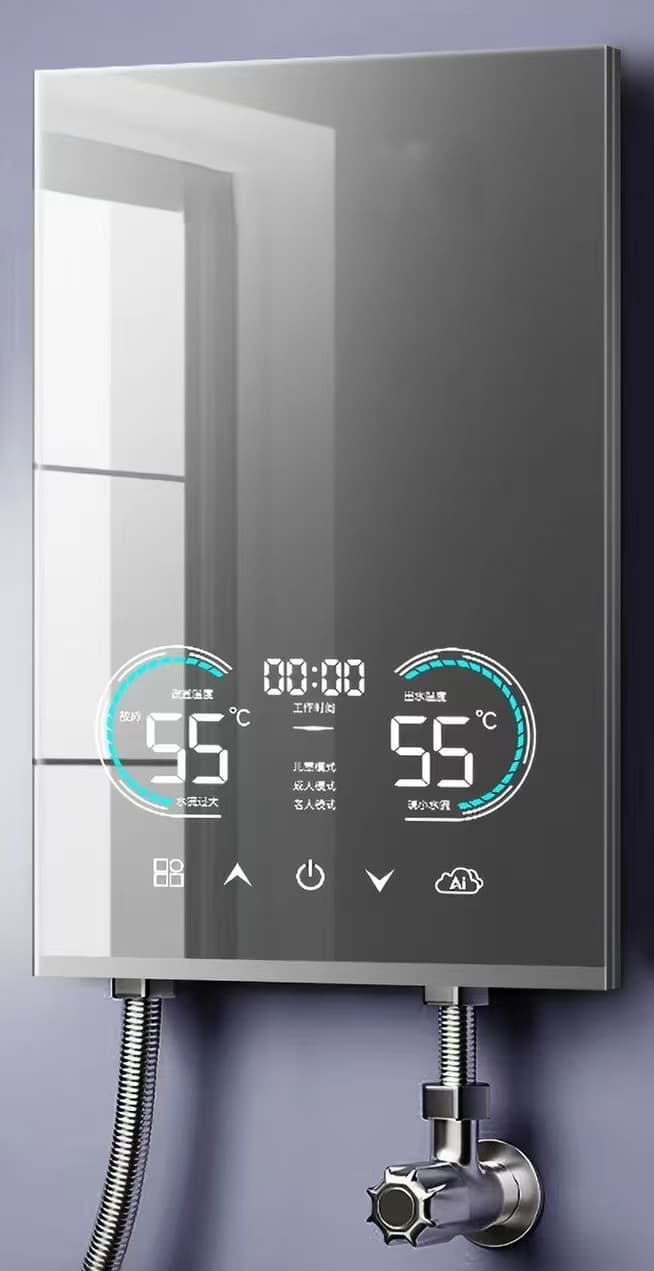

CT12350 ఇన్‌స్టంట్ ఎలక్ట్రిక్ వాటర్ హీటర్ PCBA ఐదు ప్రధాన నియంత్రణ కీలను అందిస్తుంది:

- శక్తి

- ఉష్ణోగ్రత లేదా శక్తి పెరుగుదల

- ఉష్ణోగ్రత లేదా శక్తి తగ్గుదల

- AI

- మోడ్ ఎంపిక

టచ్-కంట్రోల్ ఇంటర్‌ఫేస్ ఉపరితలం-మౌంటెడ్ 4 మిమీ గ్లాస్ ప్యానెల్ లేదా 2 మిమీ ప్లాస్టిక్ ప్యానెల్ ద్వారా పనిచేయగలదు, ఇది వివిధ ఫ్రంట్-ప్యానెల్ డిజైన్‌లను అభివృద్ధి చేయడానికి ఉపకరణ తయారీదారుని అనుమతిస్తుంది.

LED డిస్ప్లే ప్రదర్శించవచ్చు:

- అవుట్లెట్ నీటి ఉష్ణోగ్రత

- ఉష్ణోగ్రత సెట్ చేయండి

- ఆపరేటింగ్ సమయం

- తాపన స్థితి

- పవర్-ఆన్ స్థితి

- ఎంచుకున్న ఆపరేటింగ్ మోడ్

- తప్పు సంకేతాలు

డిస్ప్లే చిహ్నాలు మరియు ఇంటర్‌ఫేస్ లేఅవుట్ ఉత్పత్తి రూపాన్ని మరియు కస్టమర్ అవసరాలకు అనుగుణంగా సర్దుబాటు చేయబడతాయి.

బహుళ తప్పు-రక్షణ విధులు

CT12350 ఇన్‌స్టంట్ ఎలక్ట్రిక్ వాటర్ హీటర్ అప్లికేషన్‌ల కోసం అనేక నియంత్రణ మరియు తప్పు నిర్ధారణ ఫంక్షన్‌లను కలిగి ఉంటుంది.

అవుట్‌లెట్ ఉష్ణోగ్రత 63 ° Cకి చేరుకున్నప్పుడు, కంట్రోలర్ స్వయంచాలకంగా ఒక శక్తి స్థాయి ద్వారా తాపన ఉత్పత్తిని తగ్గిస్తుంది. ఉష్ణోగ్రత 65°Cకి చేరుకుంటే లేదా మించితే, E4 ఓవర్-టెంపరేచర్ అలారం యాక్టివేట్ చేయబడుతుంది మరియు హీటింగ్ ఆగిపోతుంది. ఉష్ణోగ్రత 55°C కంటే తగ్గిన తర్వాత సాధారణ ఆపరేషన్‌ను పునఃప్రారంభించవచ్చు.

కంట్రోలర్ కూడా మద్దతు ఇస్తుంది:

- E1 లీకేజ్ ఫాల్ట్ అలారం మరియు హీటింగ్ కట్-ఆఫ్

- E2 అవుట్‌లెట్ ఉష్ణోగ్రత సెన్సార్ ఓపెన్-సర్క్యూట్ లేదా షార్ట్-సర్క్యూట్ రక్షణ

- ఉష్ణోగ్రత సెన్సార్ లోపం క్లియర్ అయిన తర్వాత ఆటోమేటిక్ రికవరీ

- సులభంగా తనిఖీ మరియు నిర్వహణ కోసం తప్పు-కోడ్ ప్రదర్శన

తుది రక్షణ పనితీరు పూర్తి ఉపకరణం రూపకల్పన, సెన్సార్లు, వైరింగ్, తాపన వ్యవస్థ మరియు ఇతర భద్రతా భాగాలపై ఆధారపడి ఉంటుంది.

ప్రధాన సాంకేతిక లక్షణాలు

| పరామితి | స్పెసిఫికేషన్ |

|---|---|

| ఉత్పత్తి నమూనా | CT12350 |

| ఉత్పత్తి రకం | తక్షణ ఎలక్ట్రిక్ వాటర్ హీటర్ PCBA |

| కంట్రోల్ బోర్డ్ డిజైన్ | ఐసోలేటెడ్ ఇంటిగ్రేటెడ్ కంట్రోల్ బోర్డ్ |

| ఆపరేటింగ్ వోల్టేజ్ | AC 150–280 V, 50 Hz |

| రేట్ చేయబడిన వోల్టేజ్ | AC 220 V |

| గరిష్ట తాపన లోడ్ | 6,000 W |

| హీటింగ్ కంట్రోల్ అవుట్‌పుట్‌లు | 3 గుంపులు |

| శక్తి స్థాయిలు | 7 స్థాయిలు |

| ఉష్ణోగ్రత సెట్టింగ్ పరిధి | 30–55°C |

| యాక్టివేషన్ ఫ్లో రేట్ | 1.5 లీ/నిమి |

| షట్-ఆఫ్ ఫ్లో రేట్ | 1.3 లీ/నిమి |

| ఉష్ణోగ్రత సెన్సార్ | 25°C వద్ద 50 kΩ NTC |

| ప్రీసెట్ మోడ్‌లు | పిల్లలు 38°C, పెద్దలు 42°C, సీనియర్ 45°C |

| టచ్ ప్యానెల్ అనుకూలత | 4 mm గ్లాస్ లేదా 2 mm ప్లాస్టిక్ ప్యానెల్ |

| ఆపరేటింగ్ ఉష్ణోగ్రత | −15°C నుండి 65°C |

| ఆపరేటింగ్ తేమ | 10%–95% RH |

నమూనా పరీక్ష మరియు పనితీరు ధృవీకరణ

నమూనా ధృవీకరణ సమయంలో, స్విచ్-మోడ్ పవర్ సప్లై వెర్షన్ అసాధారణ పనితీరు లేకుండా AC 280 V వద్ద ఎనిమిది గంటలపాటు నిరంతరంగా పని చేస్తుంది. ఈ వ్యవస్థ 65°C మరియు 90% సాపేక్ష ఆర్ద్రతతో కూడిన పరీక్షా వాతావరణంలో ఎనిమిది గంటలపాటు పనిచేసింది.

ఈ ఫలితాలు పరీక్షించిన నమూనా మరియు పేర్కొన్న పరీక్ష పరిస్థితులకు సంబంధించినవి. PCBA కస్టమర్ యొక్క పూర్తి వాటర్ హీటర్‌లో విలీనం చేయబడిన తర్వాత తుది విద్యుత్, పర్యావరణ మరియు భద్రతా లక్షణాలు మళ్లీ ధృవీకరించబడాలి.

OEM మరియు ODM PCBA అనుకూలీకరణ

అనుకూలీకరించిన తక్షణ ఎలక్ట్రిక్ వాటర్ హీటర్ ప్రాజెక్ట్‌ల కోసం CT12350ని రిఫరెన్స్ కంట్రోల్ ప్లాట్‌ఫారమ్‌గా ఉపయోగించవచ్చు. అందుబాటులో ఉన్న ఇంజనీరింగ్ మరియు తయారీ సేవలు:

- PCBA హార్డ్‌వేర్ డిజైన్

- పొందుపరిచిన ఫర్మ్‌వేర్ అభివృద్ధి

- తాపన-నియంత్రణ లాజిక్ అనుకూలీకరణ

- డిస్ప్లే మరియు టచ్-ఇంటర్ఫేస్ అనుకూలీకరణ

- కనెక్టర్ మరియు వైరింగ్-హార్నెస్ అనుసరణ

- ఉష్ణోగ్రత మరియు ఫ్లో-సెన్సార్ మ్యాచింగ్

- కాంపోనెంట్ సోర్సింగ్

- SMT మరియు DIP అసెంబ్లీ

- ఫంక్షనల్ టెస్టింగ్

- ప్రోటోటైప్ మరియు బ్యాచ్ ఉత్పత్తి

ప్రాజెక్ట్ మూల్యాంకనం కోసం, కస్టమర్‌లు అవసరమైన ఆపరేటింగ్ వోల్టేజ్, హీటింగ్ పవర్, ఉత్పత్తి కొలతలు, డిస్‌ప్లే డిజైన్, సెన్సార్ స్పెసిఫికేషన్‌లు, వైరింగ్ రేఖాచిత్రం మరియు లక్ష్య భద్రతా ప్రమాణాలను అందించగలరు.

అప్లికేషన్లు

CT12350 నియంత్రణ ప్లాట్‌ఫారమ్ దీనికి అనుకూలంగా ఉంటుంది:

- గృహ తక్షణ విద్యుత్ వాటర్ హీటర్లు

- తక్షణ విద్యుత్ షవర్ వాటర్ హీటర్లు

- కాంపాక్ట్ వాల్-మౌంటెడ్ వాటర్ హీటర్లు

- బాత్రూమ్ మరియు వంటగది వేడి నీటి ఉపకరణాలు

- అనుకూలీకరించిన OEM మరియు ODM నీటి-తాపన వ్యవస్థలు

మీరు 220 V ఇన్‌స్టంట్ వాటర్ హీటర్‌ను అభివృద్ధి చేస్తుంటే మరియు అనుకూలీకరించదగిన 6 kW కంట్రోల్ PCBA అవసరమైతే, మీ ఉత్పత్తి లక్షణాలు, డ్రాయింగ్‌లు లేదా ఇప్పటికే ఉన్న నమూనాలతో SunSamని సంప్రదించండి. మా ఇంజనీరింగ్ బృందం నియంత్రణ అవసరాలను అంచనా వేయగలదు మరియు తగిన PCBA అభివృద్ధి మరియు తయారీ ప్రతిపాదనను సిద్ధం చేస్తుంది.
